立式關模立式射出四柱雙射圓盤系列

YD 系列

功能特點

A. 標準雙色

採四柱立式鎖模,並在上模板有2個獨立的立式射出單元(獨立的射出液壓油路)外加圓盤所組合的雙色射出機。

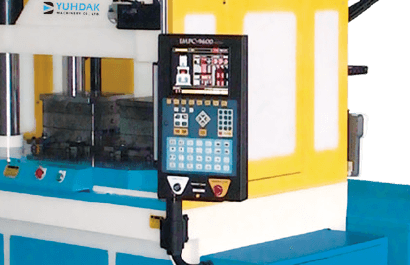

  • 鎖模力為90TON ~ 500TON,採用電腦控制,特別配置的液壓系統,更適合 生產一般或特殊的雙色(雙物料)的射出成型。
  • 上模板配置二個上模具,圓盤上配置三個下模具,成型時,圓盤120°逆時鐘 旋轉,即可完成雙色(雙物料)的射出成型或包覆成型。
  • 高效率的圓盤,中間有水套裝置,可供下模具的冷卻運水。
  • 可擴充電腦程序及特別的多站式圓盤(即二上模,四下模),並可在此二下 模具加裝自動化的嵌入與取出裝置,即可達到全機的自動化作業,增加生產 效能。

B. 其他雙色


  • 型1:在原有射出機的上模板,另加裝一組獨立的直立“射出單元”所組合的 雙色射出機。
  • 例:YH/YR/YC機型+直立射出。
  • 型2:在原有射出機上,再加裝一組或多組獨立的臥式(水平)射出單元,所 組合的雙色射出機。
  • 例:YH/YR機型+臥式(水平射出)。
  • 型3:由兩種機型並合,共用一個“圓盤”所組合的雙色射出機。
  • 例:a、YH機型 + YT機型+圓盤(2站 ~ 4站)
    b、YH機型 + YH機型+圓盤(2站 ~ 4站)
主要規格

請滑動下方橫向捲軸,以見更多表格內容

型號
射出裝置選項 (Size)
射出裝置選項 (NO)
鎖模系統
鎖模力
(tf)
最小模厚
(mm)
鎖模行程
(mm)
最大空間
(mm)
圓盤直徑
(mm)
頂出力
(tf)
頂出高度
(mm)
其他
電動馬達
(kw)
油箱容量
(L)
機械尺寸
(L x W x H)
機械重量
(ton)
詢問函
YD-90-4R3
I II
A.B A.B

90 (45×2)
200
250
450
Φ 856
2.7
100

14.9 (20)
300
1.9 × 1.6 × 3.2
4.5
YD-120-4R3
I II
A.B.C A.B.C

120 (60×2)
250
300
550
Φ 980
2.7
100

18.7 (25)
380
2.3 × 1.9 × 3.7
8.0
YD-160-4R3
I II
B.C.D B.C.D

160 (80×2)
250
300
550
Φ 1172
2.7
100

29.8 (40)
560
2.5 × 2.0 × 3.9
10.6
YD-200-4R3
I II
B.C.D.E B.C.D.E

200 (100×2)
300
300
600
Φ 1172
3.3
130

37.3 (50)
660
2.7 × 2.0 × 4.3
12.4
YD-250-4R3
I II
C.D.E.F C.D.E.F

250 (125×2)
300
350
650
Φ 1350
3.3
150

44.8 (60)
840
2.9 × 2.4 × 4.5
15.3
YD-350-4R3
I II
F.G.H F.G.H

350 (175×2)
350
400
750
Φ 1550
5.4
150

52.2 (70)
1020
3.5 × 2.9 × 5.0
23.6
YD-500-4R3
I II
G.H.I G.H.I

500 (250×2)
350
500
850
Φ 1750
5.4
150

74.6 (100)
1250
4.5 × 3.2 × 5.8
31.2
型號

射出系統
(可選配)
螺桿直徑
(mm)
射料壓力
(kgf / cm2)
理論射出容積
(cm3)
最大射出重量
(gr)
最大射出重量
(oz)
射出率
(cc / s)
螺桿回轉數
(r.p.m)
電熱
(kw)


A
Φ 20 Φ 26
1714 1014
25 42
22 38
0.77 1.33
30 52
0 ~ 150
2.0 × 2


B
Φ 26 Φ 32
1988 1312
55 84
50 75
1.7 2.6
35 52
0 ~ 155
3.5 × 2


C
Φ 28 Φ 36
2008 1215
83 137
74 123
2.6 4.3
47 78
0 ~ 165
4.5 × 2


D
Φ 32 Φ 40
1914 1225
124 194
112 175
3.9 6.1
56 88
0 ~ 160
6.0 × 2


E
Φ 34 Φ 42
1931 1265
149 228
134 205
4.7 7.2
70 108
0 ~ 160
7.5 × 2


F
Φ 38 Φ 50
2079 1200
204 353
183 317
6.4 11.1
81 141
0 ~ 150
9.0 × 2


G
Φ 42 Φ 50
2000 1411
276 392
249 353
8.7 12.4
109 154
0 ~ 150
11 × 2


H
Φ 46 Φ 55
2034 1423
365 522
328 470
11.5 16.5
128 193
0 ~ 150
13 × 2


I
Φ 55 Φ 65
2082 1491
593 829
534 746
18.8 26.2
258 236
0 ~ 150
15 × 2

*規格若修改,恕不另行通知。
*螺桿及鎖模力可選擇使用。
