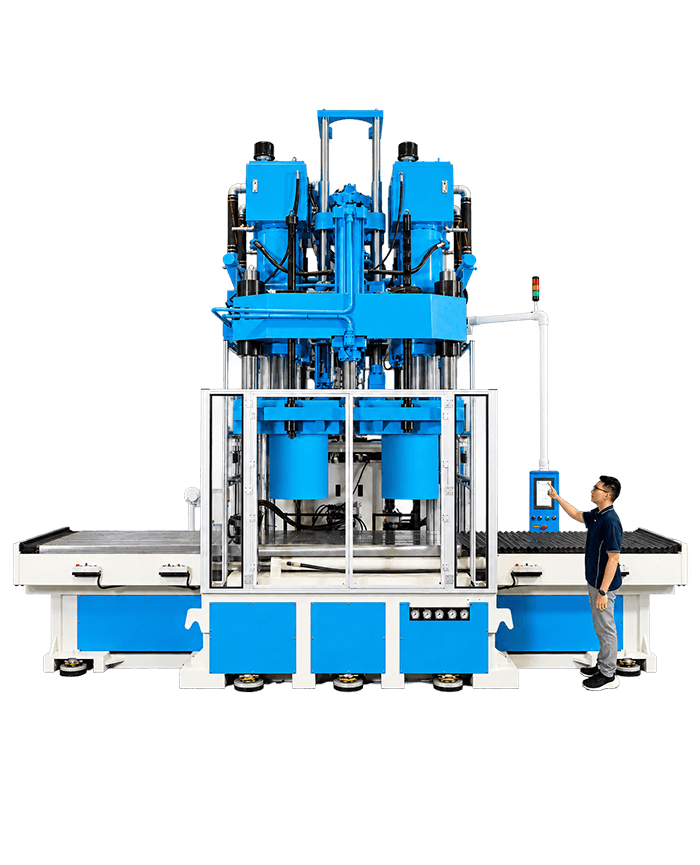

YH-250-V-LH
Alçak Platformlu Dikey Enjeksiyon Makinesi
Yeniden Tasarlanmış Yapı
İki plakalı kalıp sıkma konsepti
Alçak Çalışma Platformu
Çalışma tablası yüksekliği azaltıldı
Ergonomik Çalışma
Gerçek üretim ihtiyaçları doğrultusunda tasarlandı
Geleneksel büyük dikey enjeksiyon makinelerinin çoğunda kalıp çalışma alanı, kalıp sıkma yapısının yerleşimi nedeniyle nispeten yüksek konumlandırılır. Manuel insert yerleştirme, parça çıkarma veya kalıba erişimin sıkça gerektiği uygulamalarda bu çalışma yüksekliği üretim hattı açısından önemli bir değerlendirme kriteri haline gelebilir. Bu makine, yatay enjeksiyon makinelerinde kullanılan iki plakalı yapı konseptini benimser ve kalıp sıkma ünitesi ile makine tabanını yeniden düzenleyerek çalışma platformunu aşağıya alır. Böylece insert yerleştirme, parça çıkarma ve kalıp değişimi daha doğal bir çalışma yüksekliğinde gerçekleştirilebilir.
Çalışma Platformu Yüksekliği Neden Yeniden Düşünülmeli?
Operatörlerin insert yerleştirdiği, parçaları çıkardığı veya kalıp üzerinde manuel olarak çalıştığı üretim sahalarında, çalışma platformunun yüksekliği ergonomiyi ve kullanım kolaylığını doğrudan etkiler. Operatörlerin uzun süre eğilmesi veya parmak uçlarında çalışması gerektiğinde verimlilik düşebilir ve zaman içinde yorgunluk oluşabilir. Bazı tesislerde ise ilave yükseltilmiş platformlar kurulması gerekebilir; bu da ek güvenlik riskleri yaratır.
Daha alçak bir çalışma platformu sayesinde operatörler, merdivene çıkmadan veya yükseltilmiş platform kullanmadan insert yerleştirme ve parça çıkarma işlemlerini gerçekleştirebilir. Üretim hattına robotlar veya konveyörler entegre edildiğinde de çevre ekipmanlarının yüksek bir makineye uyum sağlamak amacıyla ayrıca yükseltilmesine gerek kalmaz; böylece genel yerleşim daha sade hale gelir.

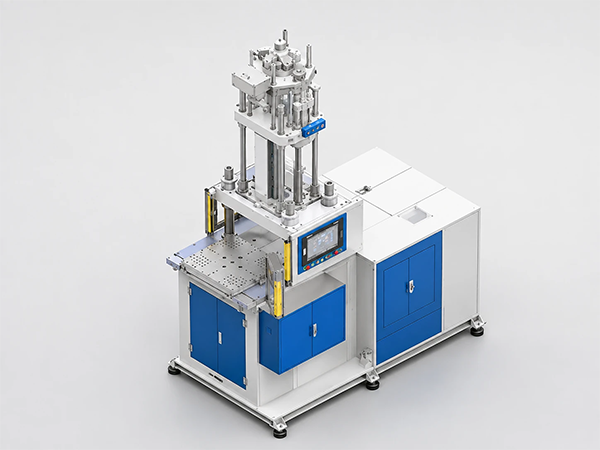

Geleneksel Yapı | Yüksek Platform
Üç plakalı yapı; çalışma alanı daha yüksek konumda

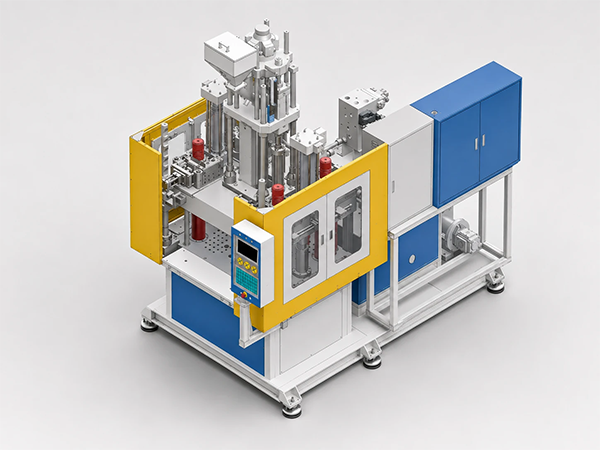

Optimize Edilmiş Yapı | Alçak Çalışma Platformu
Yapı yeniden tasarlandı; çalışma platformu daha alçak konumda
Yapı Nasıl Değiştirildi?

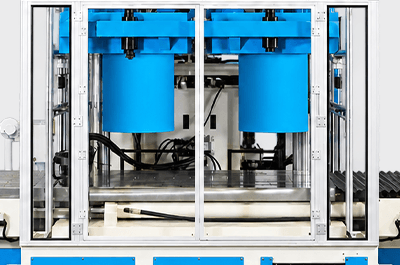

01. Yeniden Tasarlanmış Yapı
Yatay enjeksiyon makinelerindeki iki plakalı yapı konseptini benimser ve geleneksel üç plakalı yapıyı sadeleştirir. Dört kalıp sıkma ünitesi, enjeksiyon sırasında yüksek stabilitede sıkma kuvveti sağlarken, kalıp sıkma ünitesi makine yapısına entegre edilmiştir.

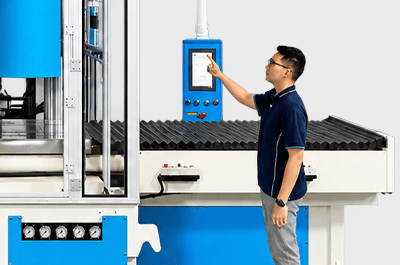

02. Alçak Çalışma Platformu
Çalışma platformunun daha alçak konumlandırılması sayesinde operatörlerin yükleme ve boşaltma, insert yerleştirme veya kalıp üzerinde çalışma sırasında kollarını yüksek seviyeye uzatmasına gerek kalmaz.
03. Ergonomik Çalışma
Gerçek çalışma ihtiyaçları doğrultusunda tasarlanmıştır. Daha düşük çalışma yüksekliği, operatörün iş yükünü azaltmaya ve kalıp montajını daha kolay ve güvenli hale getirmeye yardımcı olur.
04. Ayarlanabilir Açılma Stroku
Yeniden tasarlanan kalıp sıkma yapısı, çalışma platformunun buna göre yükseltilmesine gerek kalmadan daha yüksek kalıplar için açılma strokunun yapılandırılmasına olanak tanır.
Neden Dikey Kalıp Sıkma + Yatay Enjeksiyon Değil?
Çalışma platformunu alçaltmanın bir diğer yaygın yöntemi, dikey kalıp sıkmayı yatay enjeksiyon ile birleştirmektir. Bu yöntem platformun gerçekten alçaltılmasını sağlar; ancak enjeksiyon malzemesi kalıbın yan tarafından girdiği için soğuk yolluk ve yolluk kanalının akış mesafesi uzar. Bu durum kalıp tasarımı ve parça geometrisi üzerinde daha fazla kısıtlama oluşturur. Sıcak yolluk sistemi, ek soğuk yolluk uzunluğunu azaltabilir veya ortadan kaldırabilir; ancak kalıp karmaşıklığını ve maliyetini artırır ve ayrıca sıcaklık kontrolü ile sızdırmazlık açısından ek hususlar doğurur.
Alçak platformlu dikey enjeksiyon makinesi, hem dikey kalıp sıkma hem de dikey enjeksiyon yapısını korur. Böylece bu ödünleşimlere gerek kalmadan alçak çalışma platformunun avantajını sunar.
Geleneksel Platform vs. Alçak Çalışma Platformu
Aynı kalıp sıkma tonajı koşullarında karşılaştırılmıştır.
| Kalem | Geleneksel platform | Alçak çalışma platformu |
|---|---|---|
| Operatör erişimi | Daha fazla uzanma gerekebilir | Düşük çalışma yüksekliği erişimi kolaylaştırır |
| Manuel insert yerleştirme | Erişim, makine yüksekliğinden daha fazla etkilenebilir | Sık manuel yerleştirme işlemleri için daha uygundur |
| Kalıp montajı | Çalışma yüksekliği kalıp değişimini daha zahmetli hale getirebilir | Daha düşük çalışma yüksekliği kalıp değişimini kolaylaştırır |
| Operatör yorgunluğu | Uzun süreli uzanma zamanla yorgunluğu artırabilir | Düşük çalışma yüksekliği yorgunluğu azaltmaya yardımcı olur |
| Kalıp değişim güvenliği | Yüksek çalışma seviyesi ek güvenlik önlemleri gerektirebilir | Daha düşük erişim yüksekliği daha güvenli kalıp değişimini destekler |
| Otomasyon entegrasyonu | Çevre ekipmanlarının ayrıca yükseltilmesi gerekebilir | Daha düşük transfer yüksekliği çevre ekipmanlarının yerleşimini kolaylaştırır |
| Fabrika tavan yüksekliği | Daha yüksek makineler daha fazla üst boşluk gerektirebilir | Makinenin toplam yüksekliği azaltılabilir |
| Büyük kalıplar | Açılma mesafesi standart strok ile sınırlı olabilir | Açılma stroku daha yüksek kalıplara göre yapılandırılabilir |
Seçim Rehberi
Daha Alçak Platform Her Zaman Daha İyi Değildir
Platform çok alçak olduğunda operatörlerin daha fazla eğilmesi gerekebilir. Uygun bir tasarımda aşağıdaki faktörlerin birlikte değerlendirilmesi gerekir.
- Kalıp Yüksekliği: Kalıbın kendi yüksekliği, gerçek parça alma konumunu doğrudan etkiler.
- Operatör Boyu ve Parça Alma Konumu: Hattaki gerçek operatörlerin çalışma koşullarına göre değerlendirilmelidir.
- Güvenlik Kapısı Yüksekliği: Güvenlik standartlarını karşılamalı ve çalışma sırasında yeterli görüş alanını korumalıdır.
- Bakım Erişilebilirliği: Gelecekteki bakım ve servis işlemleri için gerekli alan başlangıçtan itibaren dikkate alınmalıdır.
Donanım &Ev Eşyaları
IMD & IML
Oto & Cam
Daha fazla bilgi görmek için tabloyu kaydırın
* Özellikler önceden haber verilmeksizin değiştirilebilir.
* Vida ve sıkma kuvveti isteğe bağlıdır.
